Энтузиаст собрал из фанеры тумбу под ЭЛТ Sony: восемь ретро-консолей, большинство из которых модифицированы.
Пользователь Reddit под ником Mattistehwinnar выложил в сообществе r/crtgaming самодельную тумбу под 20-дюймовый ЭЛТ-телевизор Sony Trinitron KV-20TS29. Внутри уместились восемь ретро-консолей, комбинированный DVD/VHS-плеер, две колонки и выдвижной ящик с контроллерами. Проект пересказал Shazoo.

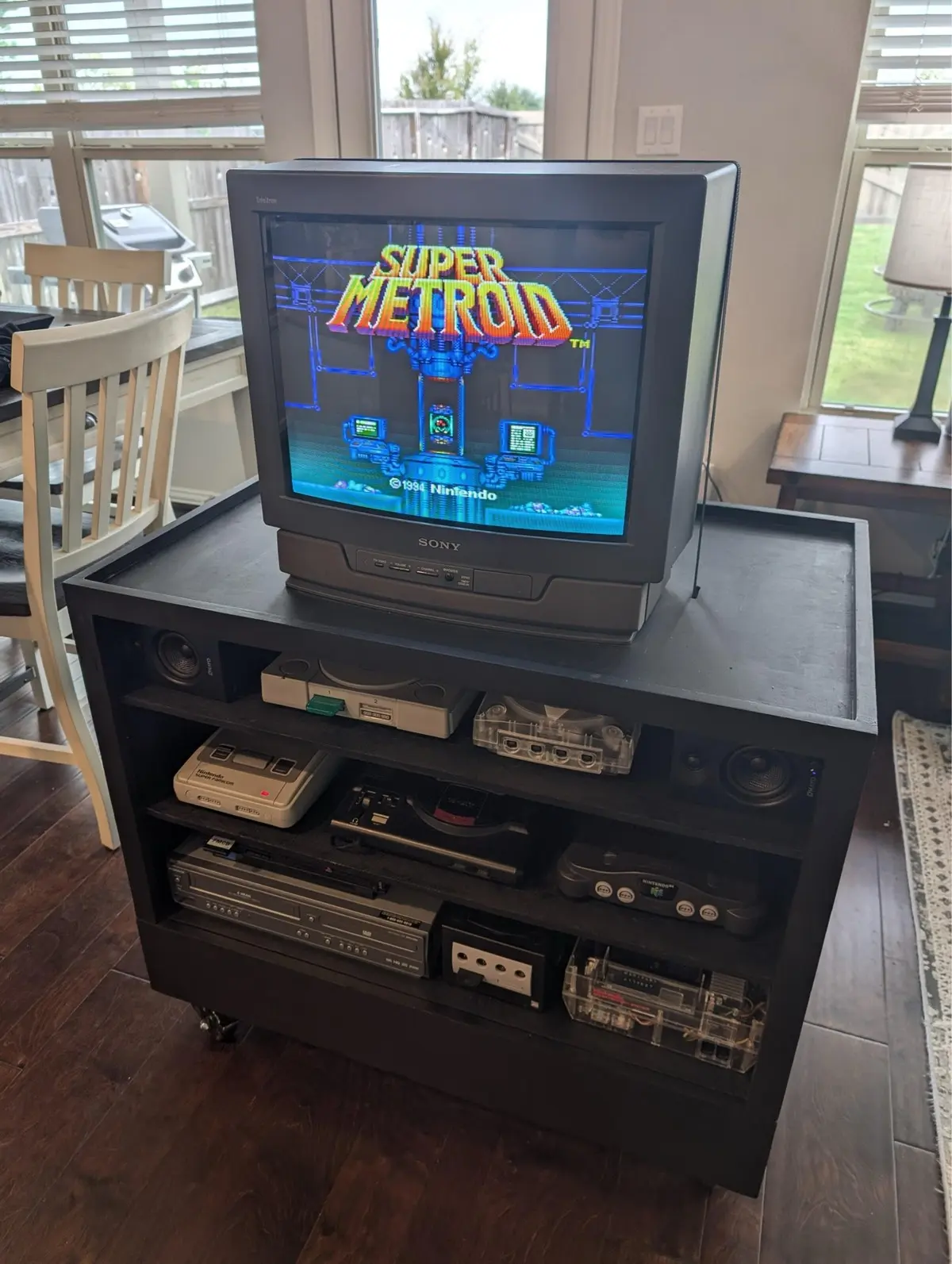

Основной материал — фанера. Конструкция делится на два отсека: спереди стоят консоли, сзади прячутся все провода. Перегородка между ними работает ещё и как ребро жёсткости. Автор уверяет, что при своих 90 с лишним килограммах спокойно встал бы на тумбу, так что телевизор крупнее ей тоже по силам.
Сам Trinitron доработали: теперь у него есть вход SCART, и консоли выводят картинку в RGB — это самый чистый аналоговый сигнал, который можно подать на кинескоп. Модифицирована почти вся коллекция:
PlayStation — эмулятор привода XStation, игры запускаются с карты памяти.
Dreamcast — эмулятор привода GDEMU и прозрачный корпус.
Nintendo 64 — универсальный RGB-мод от cosicasf9: штатный RGB-набор с этой ревизией консоли не работает.
PlayStation 2 — софтовый мод Free McBoot, загрузка с карты памяти.
GameCube — эмулятор оптического привода.
NES — RGB-мод и прозрачный корпус.
Super Famicom — без модов, но в заднем отсеке стоит преобразователь напряжения.
Sega Genesis — в стоковом виде.
Отдельная PS1 рядом с PS2 — не дань ностальгии. Запускать игры первой PlayStation с жёсткого диска прошитой PS2 оказалось слишком муторно.
Все устройства подключены к 10-портовому автоматическому SCART-переключателю, который сам определяет, какая консоль включена. Выбивается из схемы только DVD/VHS-плеер. У него есть композитный и компонентный выходы, но второй отдаёт только DVD, а одновременное подключение обоих сбивает переключатель с толку. Владелец к этому относится спокойно:
«Сейчас всё идёт через композит. Если захочу смотреть DVD в лучшем качестве, придётся отключить композит и воткнуть компонентный кабель. Это самое редко используемое устройство в сборке, так что ничего страшного».
В Shazoo добавляют, что некоторые поздние комбо-плееры вроде Panasonic DMR-ES45V выводят через компонентный выход и кассеты. Картинка VHS от этого лучше не станет, зато пропадёт лишняя возня с кабелями.
Источник: Shazoo
С колонками пришлось помучиться. Сначала Mattistehwinnar хотел поставить их по бокам от телевизора, но магниты динамиков искажали цвета на кинескопе. Не спасли ни самодельное экранирование, ни винтажные «экранированные» колонки с eBay, ни металлические накладки на магниты: левый край экрана всё равно немного плыл. В итоге акустика переехала внутрь корпуса.
Комментаторы подсказали, как найти по-настоящему экранированные колонки. Один советует искать в комиссионках фронтальные динамики из систем 5.1 Sony и Panasonic выпуска до 2005 года и смотреть на вес — тыловые колонки из таких комплектов часто без экрана. Другой предлагает проверять акустику прямо в магазине бесплатным приложением-магнитометром на смартфоне.

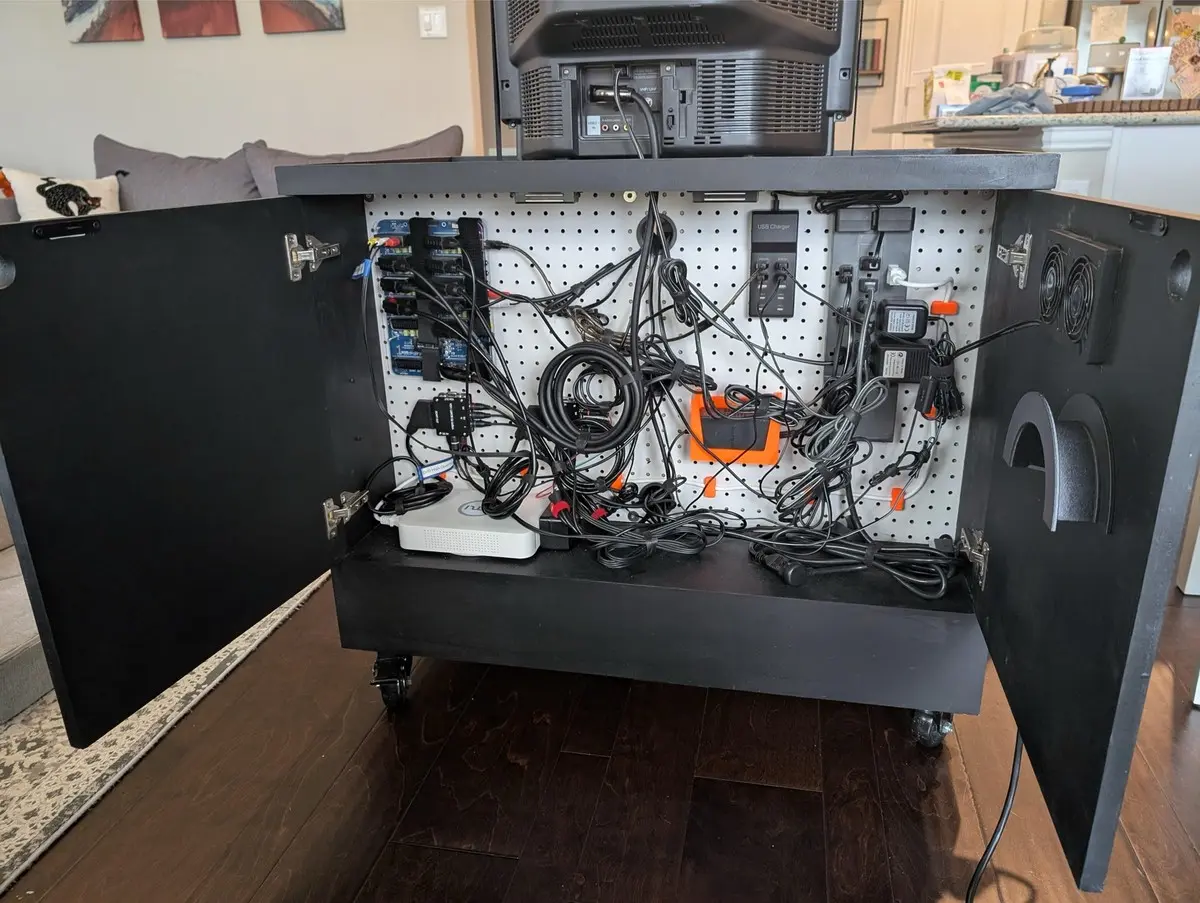

Задняя стенка — перфорированная панель для крепления кабелей с вытяжным вентилятором. Вентиляцию автор теперь рекомендует в любой тумбе под технику: однажды у него перегрелся и сгорел дорогой усилитель.

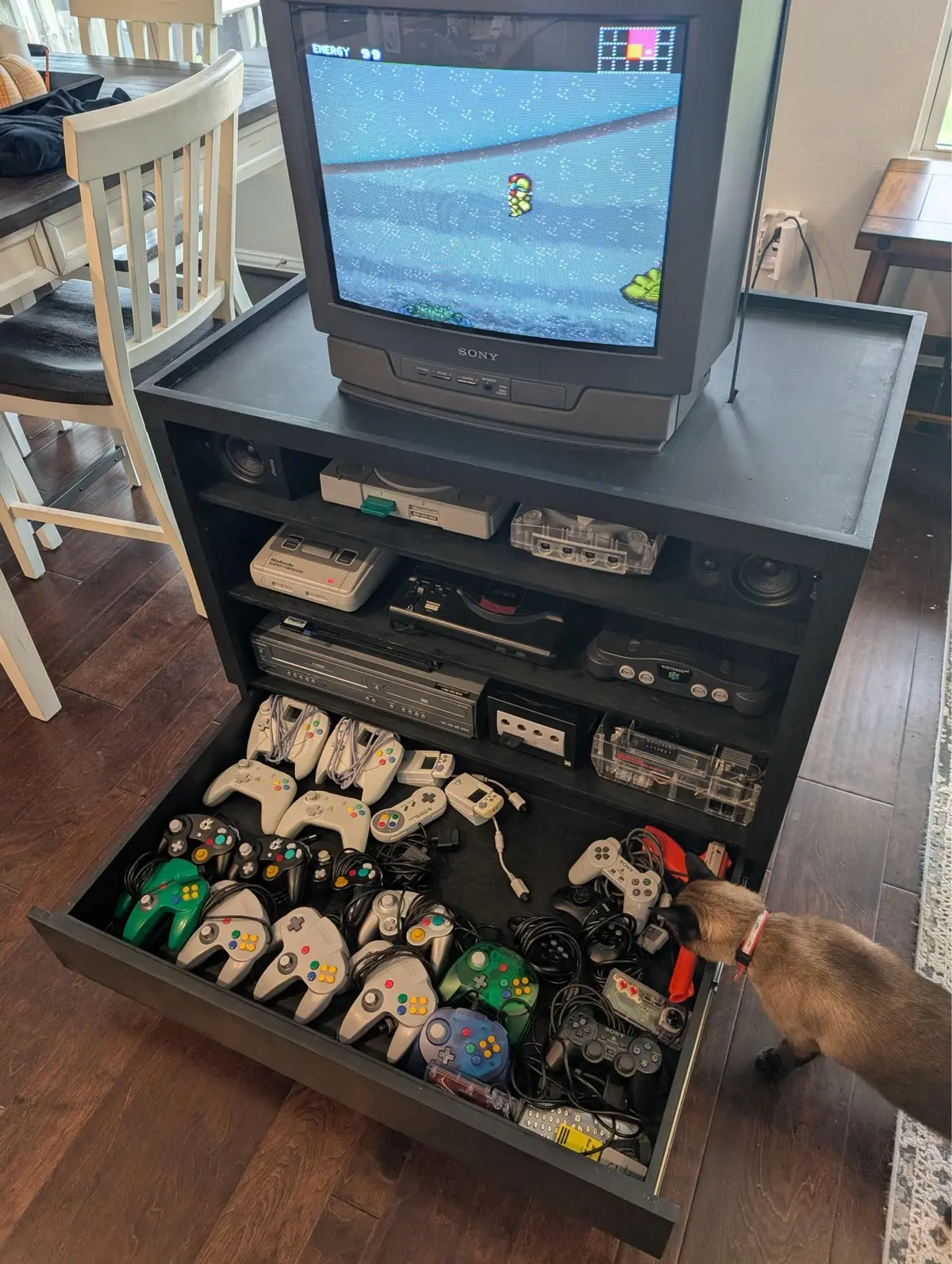

Больше всего вопросов вызвали ящик с геймпадами для всех консолей, бортик по краю столешницы и ремень, которым кинескоп пристёгнут к тумбе. Многие просили чертежи, и Mattistehwinnar выложил 3D-модель из Tinkercad, предупредив, что готовая тумба немного отличается от проекта.
